CABLE VIAJERO-COMANDO ASCENSOR PLANO

Características Generales

En los cables planos, todos los conductores agrupados en celdas y conjuntos de conductores ubicados en forma paralela, están recubiertos por un PVC muy flexible.
Este diseño tiene ventajas técnicas y funcionales, por ejemplo necesitan mucho menos espacio en el pozo del ascensor, debido a su menor radio de flexión.
No existe la posibilidad de torsión en la curva del cable.
Tienen una larga vida útil libre de desperfectos (si se los instala correctamente).
Basados en las especificaciones según Normas NM 280 Clase 5 – IEC Nº 60227-6 71F; UNE-EN-50214.

Identificación

Los conductores son agrupados en celdas, y numerados correlativamente.
Aislados en PVC flexible anti-llama y vaina exterior de color negro.
La vaina exterior lleva impresa sobre la misma la marca COELPLA, sección y cantidad de conductor, tensión, país de origen y metros marcados en forma secuencial.

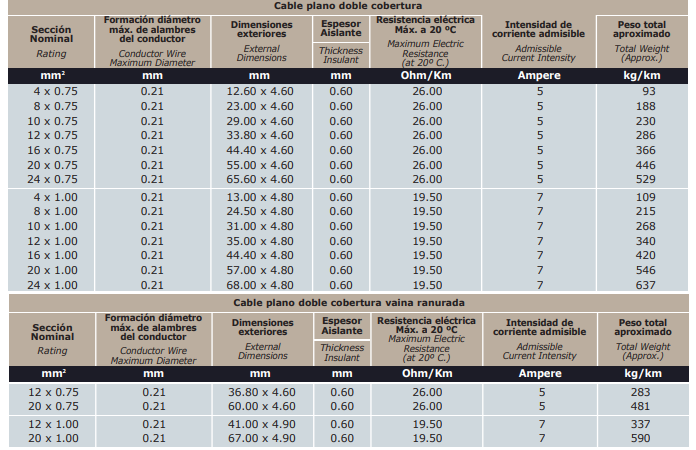

Características eléctricas

Tensión Nominal: 0.75 – 1.00 mm2: 300 / 500 V

Características Mecánicas

Longitud-suspensión libre: máx. 45 m
Altura de recorrido: máx. 80 m
Velocidad de recorrido: hasta 5 m/s
Diámetro de curva: 250 a 350 mm.

Usos

Cables para elevadores interiores y panorámicos

Acondicionamiento

En bobinas.
